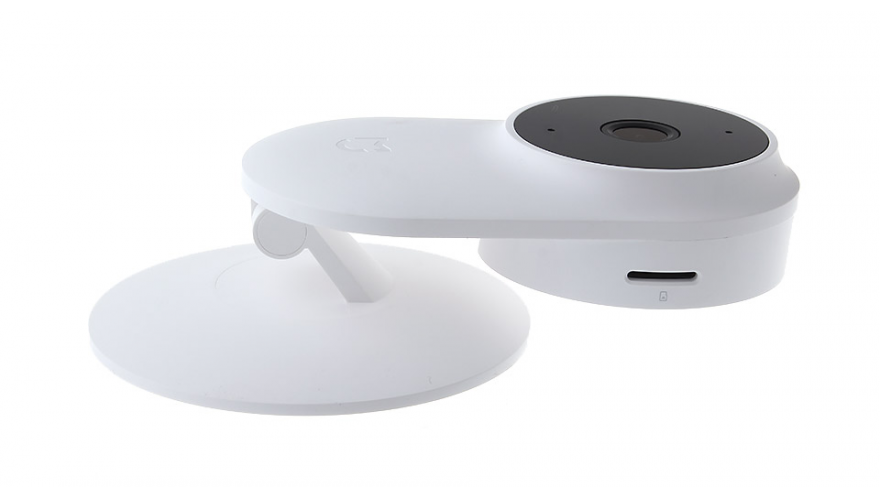

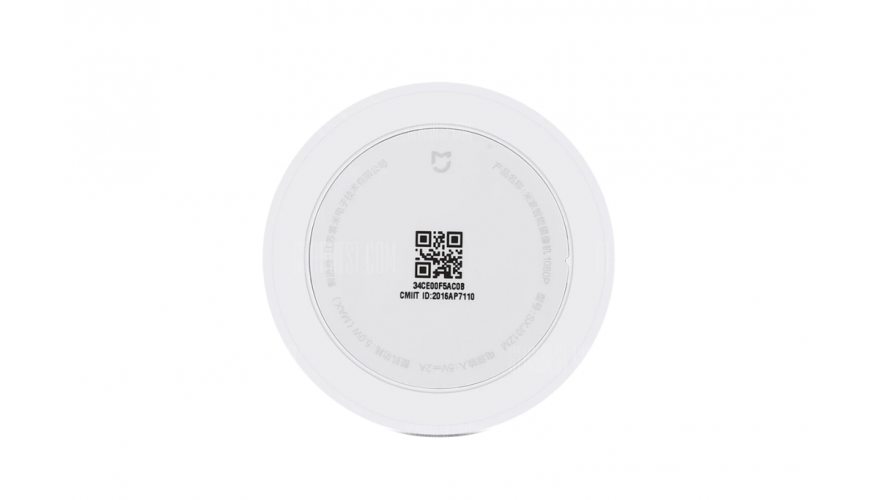

Состоит из подставки и вставленного в неё модуля камеры. Модуль камеры крепится в подставке посредством байонета. Для извлечения модуля необходимо немного провернуть его по часовой стрелке. Подставка выполнена из белого пластика. Подставка устойчива, с резиновым ободов против скольжения на дне, с шарниром, позволяющим изменять угол наклона до 180 градусов.
За защитным стеклом находятся 8 ИК светодиодов с длиной волны 940нМ (при работе подсветку не видно человеческим глазом, увидеть излучение можно при помощи камеры телефона) для записи в ночное время с дальностью 10 метров. На задней стороне модуля камеры выполнены отверстия динамика и охлаждения.
На боковых сторонах модуля камеры находятся: разъём MicroSD карты, отверстия для микрофона и кнопки «Reset». На нижней стороне находится разъём MicroUSB.
Характеристики Xiaomi MiJia 1080p:
Модель: SXJ01ZM
Потребляемая мощность: 5Вт
Диапазон рабочих температур: -10°C ~ +40°C
Поддержка карт памяти: micro SD до 64Гб, поддержка NAS.
Беспроводные сети: WiFi 802.11b/g/n 2.4GHz/5GHz, Bluetooth
Wi-Fi / Bluetooth чип: Marvell 88W8977
Разрешение камеры: 1080p
Частота кадров: день 20fps, ночь 15fps, выбор режима качества в приложении
Угол обзора: 130 градусов
ИК подсветка: 8 ИК светодиодов 940nm
Поддержка динамического диапазона WDR для адаптации к разным условиям освещения
Поддержка ОС: Android 4.0 и выше, IOS 8.0 и выше

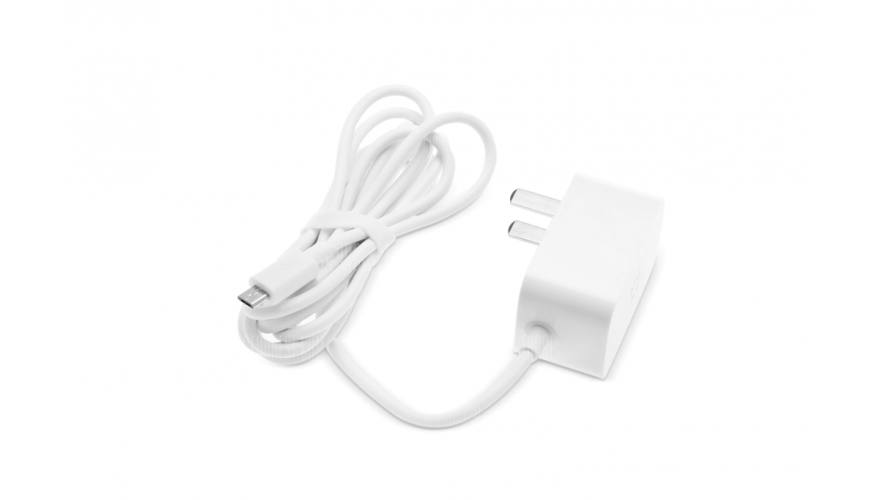

Блок питания:
Выходное напряжение 5В,
Сила тока 2А.
Шнур — несъёмный с разъёмом micro-USB.
Длина шнура — 1,8м.
Тип вилки — US plug.
Комплектация:
— IP камера Xiaomi MiJia 1080p (в комплекте с подставкой)
— блок питания
— инструкция на Китайском языке
На передней стороне находится объектив, датчик освещенности и отключаемый LED индикатор режимов работы камеры.
Индикация, в зависимости от режима работы:
Постоянно горит оранжевый: подключено питание
Мигающий оранжевый: ожидание подключения (при добавлении камеры в приложение MiHome)
Мигающий синий: подключение
Постоянно горит синий: соединено
Медленно мигающий оранжевый: обновление ПО
Включение и работа
После подачи питания на камере светится оранжевый светодиод. Далее, секунд через 10, раздается пара щелчков и камера начинает мигать синим светодиодом. Это означает, что можно подключать к приложению.
Подключение к ПК
Если камеру подключить к компьютеру то ничего не происходит. Камера просто запитывается от USB порта.
Подключение к MiHome
Запускаем MiHome, нажимаем «+» в ПВУ главного экрана. На странице добавления нового устройства будет ожидать камера.

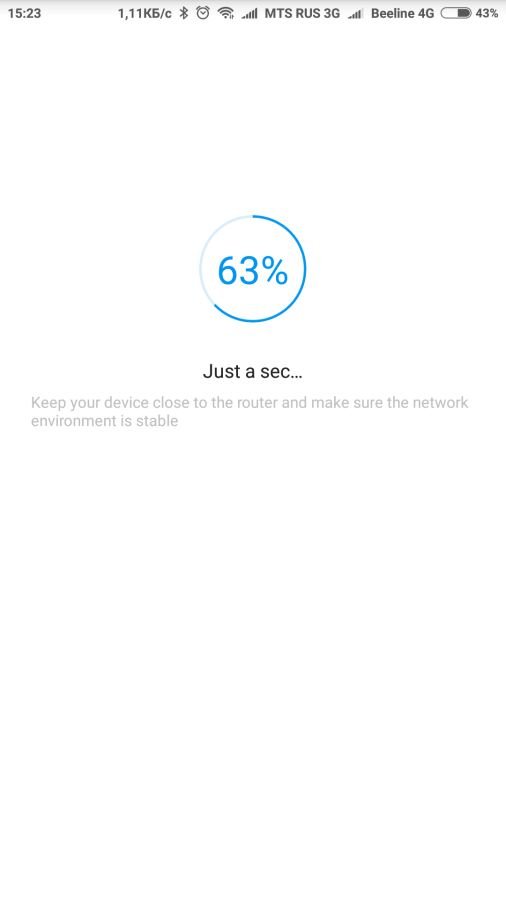

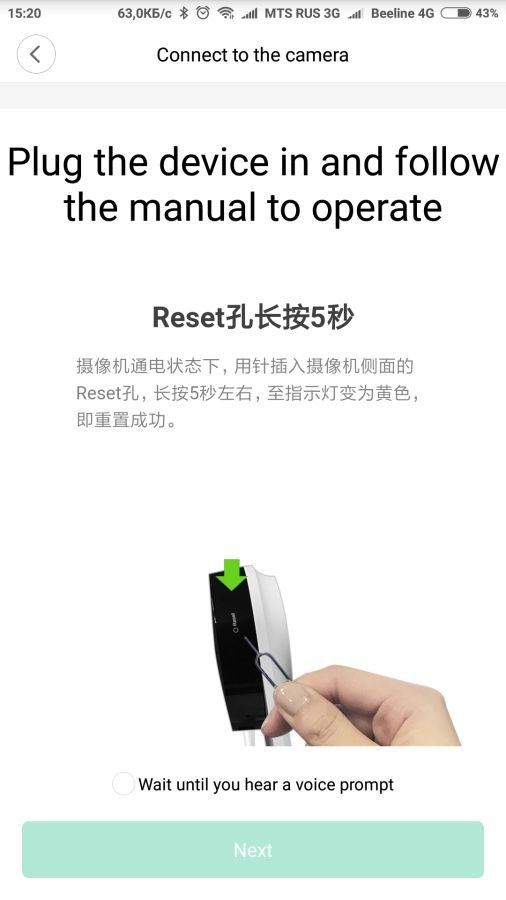

Нажимаем на нее и следуем инструкциям. Делаем сброс скрепкой, вводим название и пароль вайфай сети. Сгенерированный код показываем камере. Нужно подносить примерно на 3 – 5 см к объективу, чтоб камера его смогла прочитать. После писка, начнется процесс подключения. Все действия камера проговаривает на китайском.

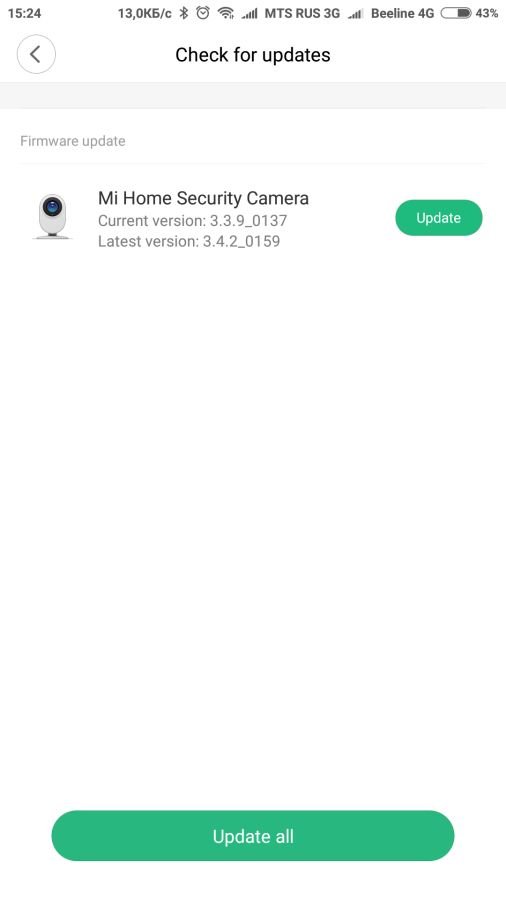

Через некоторое время в центре сообщений появляется значок – это уведомления о новой версии прошивки.
Обновляемся.
Процесс не быстрый, занимает две – три минуты.

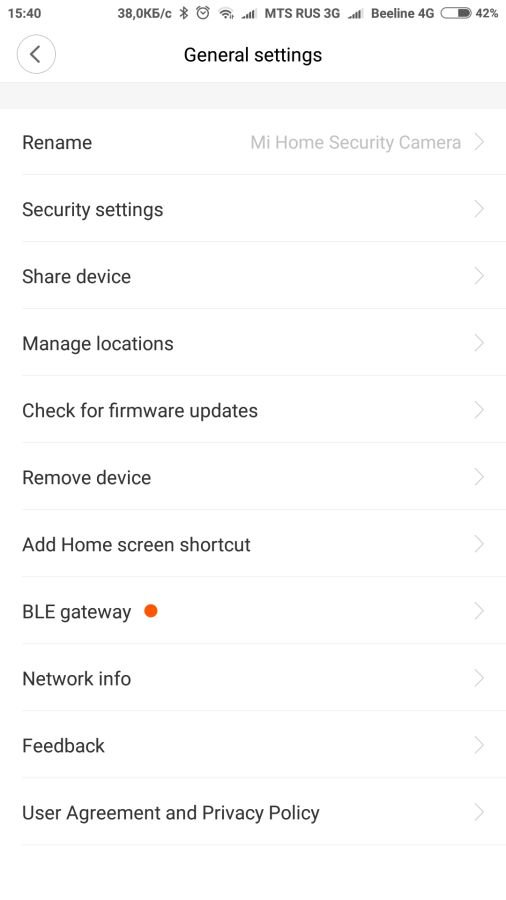

После прошивки появляется новый режим – BLE шлюз.
Режим BLEшлюза

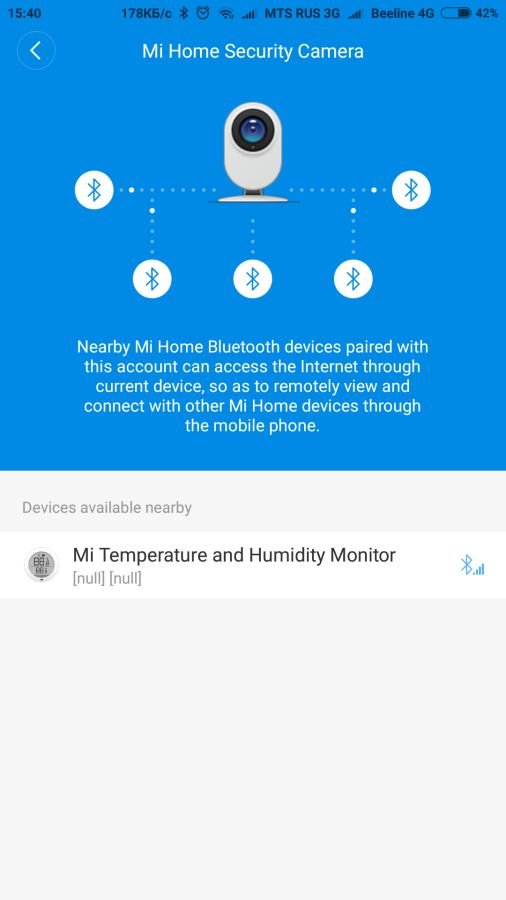

Попробуем привязать термогигрометр с длинным названием.
После обновления прошивки, режим включается и камера автоматически ищет совместимые устройства. Действий со стороны пользователя не требуется.

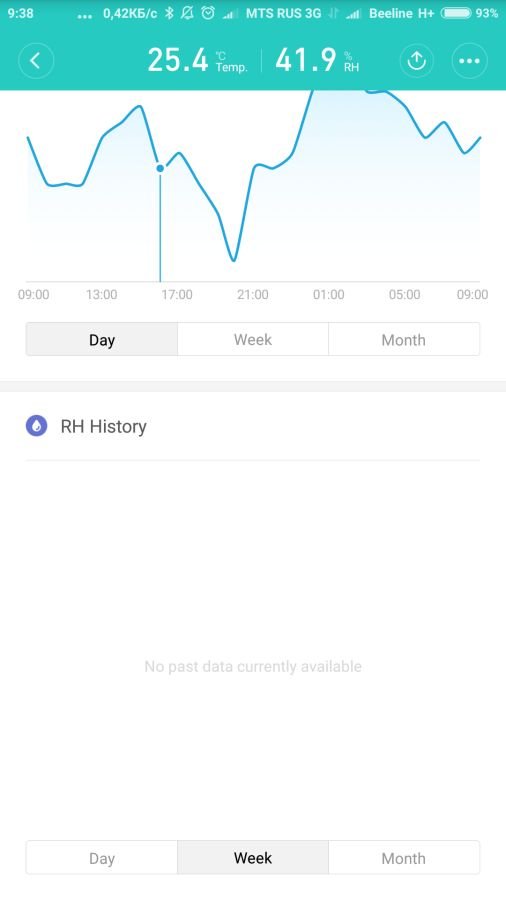

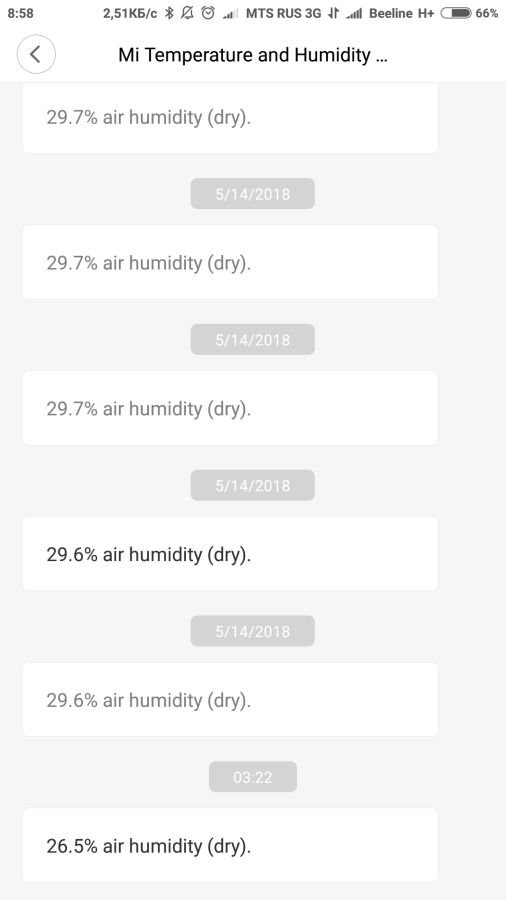

Датчик подхватился и стал доступен через интернет. Рисуются графики изменения температуры и влажности во времени. Приходят уведомления с датчика.
Можно ставить точку и двигать ее по графику, просматривая значения.
В течение дня показания на сервер отправляются примерно раз в час. Никаких настроек для этого периода нет.

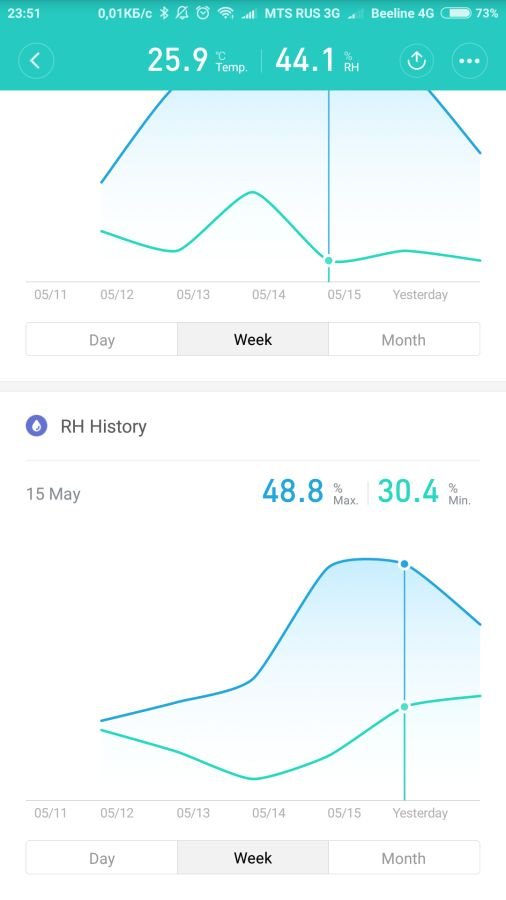

После накопления данных, становится доступна статистика за неделю и месяц. Но иногда приложение делает вид, что ничего за неделю/месяц нет.
Запись видео: без карты памяти
Длина — 13…15 сек.
Параметры видео:
Запись видео: с картой памяти
При работе с картой памяти доступны «верхний» уровень – управление (форматирование, извлечение, статистика) и «нижний» – работа с файлами (просмотр, удаление, скачивание).

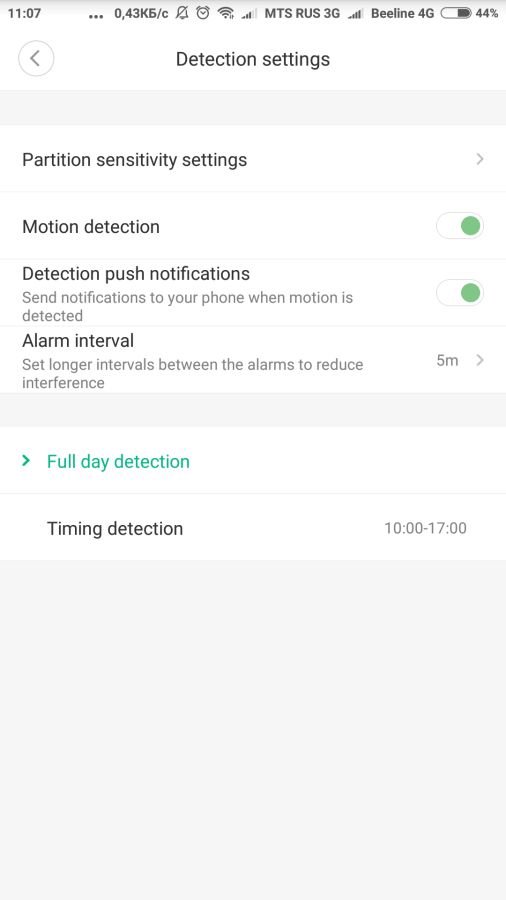

Настройка детектора движения

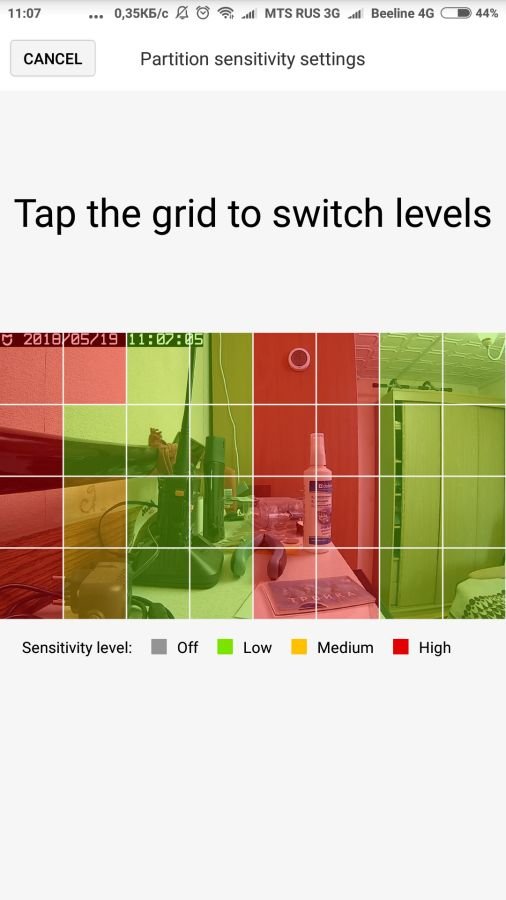

Меню настройки зон детектора движения представляет собой окно с видом от камеры, которое разделено на 32 зоны. Чувствительность каждой зоны настраивается циклически.
Визуально различие степени чувствительности зон сделано цветом.
Режим «домофона»
При удерживании кнопки с изображением микрофона, звук с микрофона смартфона передается на динамик камеры. Величина задержки передачи голоса будет зависеть от текущего подключения.
Просмотр видео
Доступен поток с камеры и запуск видеофайлов. При просмотре через сотовый интернет приложение выводит предупреждение, чтоб пользователь помнил об оплачиваемом трафике.

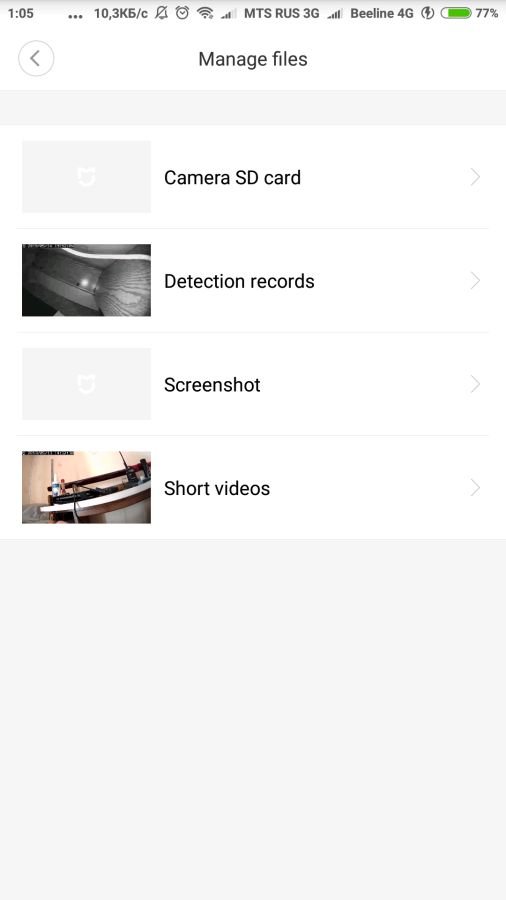

Все видео поделено на группы: по движению, с карты памяти и короткие видео.

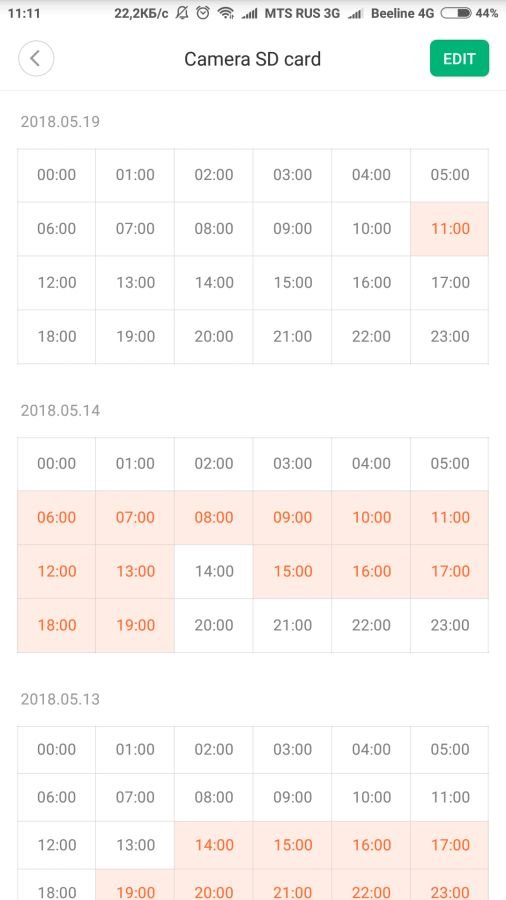

Видео на карте памяти отсортировано по дате и размещено в «календарном» виде.

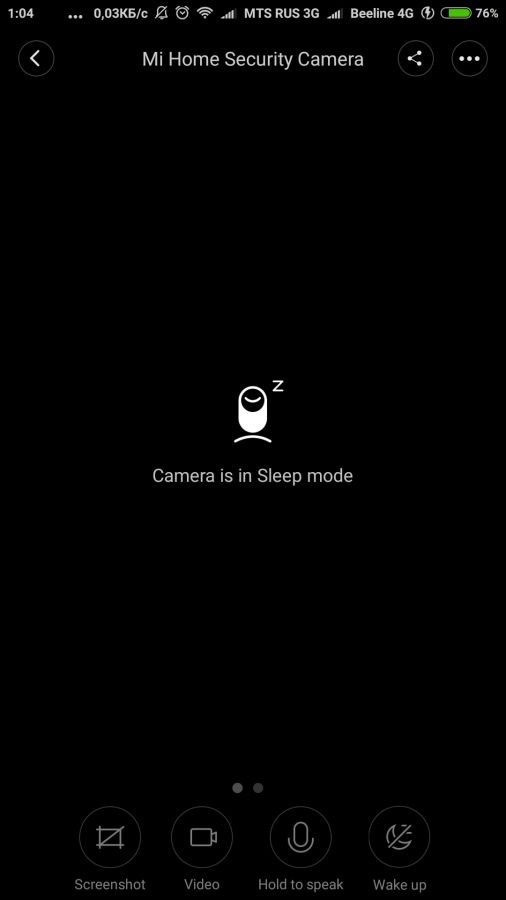

Режим сна
Если камеру перевести в режим сна, то она перестанет транслировать и записывать видео. Режим шлюза будет активен.
